一、概述

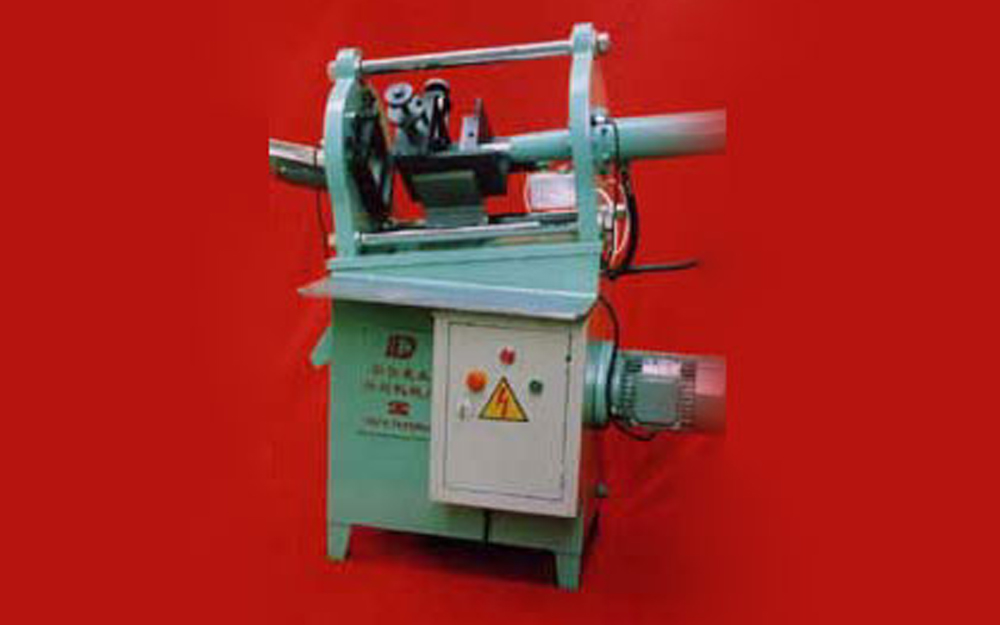

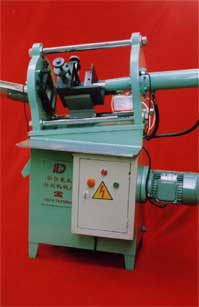

我廠生產的YM-3型液壓商標模切機在原1型、2型基礎上改進的，是目前國內生產撲克的最先進設備之一，其優點是效率高、質量好，加工后的撲克外形完全一致，互換性好，隨著對撲克產品要求的提高，YM-3型液壓撲克模切機已成為撲克外形剪切最為理想的設備。
專門設計的導向通道，刀架及相應的模切刀具，可剪切不同形狀、尺寸的紙類標簽，書簽瓶裝啤酒、飲料等成為自動貼標機首選配套設備。
二、特點
1、采用液壓作剪切的動力，具有剪切平穩，噪音小的優點，配以相應的電氣自動控制系統，使該機工作穩定，動作可靠。
2、優化設計，結構緊湊，造型現代，模切精度高，紙張邊料少，利用率高。
3、采用專用的模切刀具和封閉式向導通道，確保紙品外形完全一致。
4、模切刀具裝卸、調整簡單，模切刀架設計為敞開式，方便操作工人的使用。
5、設備的精心設計，各部分的優化選擇，設有紅外線裝置保護操作安全，效率高，班產撲克牌可達30000付，啤酒標貼540萬張。
三、主要構成及基本原理
液壓模切機由電動機、液壓組件、電氣控制和機械構件組成。
標準的液壓油路設計，工作壓力小、模切力大，過載保護、油封可靠等特點，電氣系統短路保護、過載保 護的功能。機械部分綜合1、2型模切機的優點，確保效率質量條件下，模切料邊少。
本機由電動機的轉動,電氣系統產生控制信號,使液壓系統工作,產生機械推力,產品送入導向、定位、模切出高質的產品。
四、主要技術參數
名稱 撲克牌模切機 商標（標簽）模切機
電功率（KW） 2.2 2.2
電源（V） 380 380
模切量 4－6付/次 1000張/次
生產能力 3萬付/班 450萬張/班
模切范圍 長×寬 長：60~120 寬：30~110
外形尺寸（長×寬×高） 1.5 × 0.6 × 1.2 1.5 × 0.6 × 1.2
重量（KG） 300 320
附注：商標（標簽）模切刀按用戶提供的尺寸、形狀確定
商標模切機用途廣，可用于啤酒標簽、飲料標簽、異形標簽、吊牌、兒童讀物卡、信用卡等模切。
|
